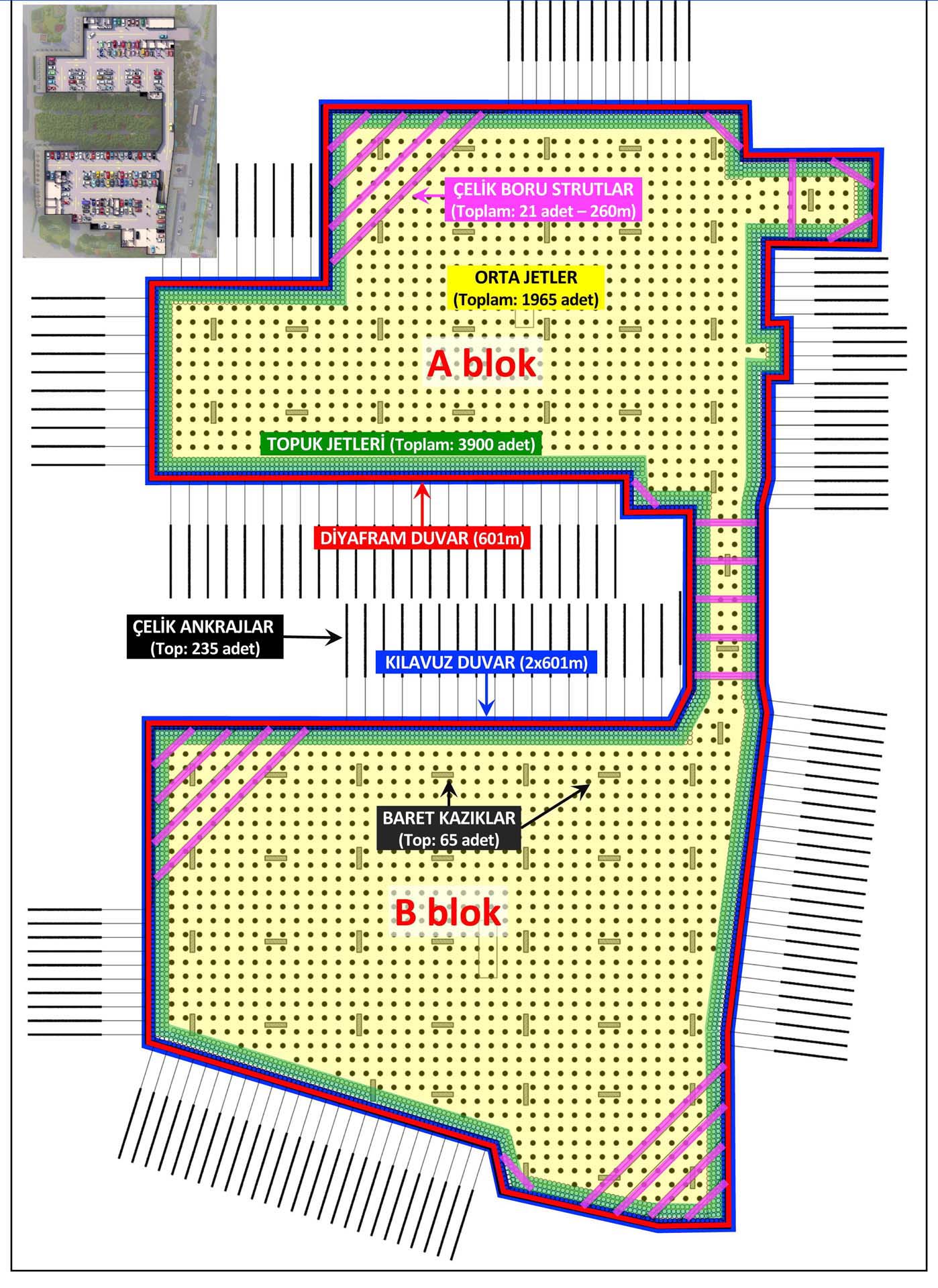

ZEMİN İYİLEŞTİRME-İKSA İNŞAATI

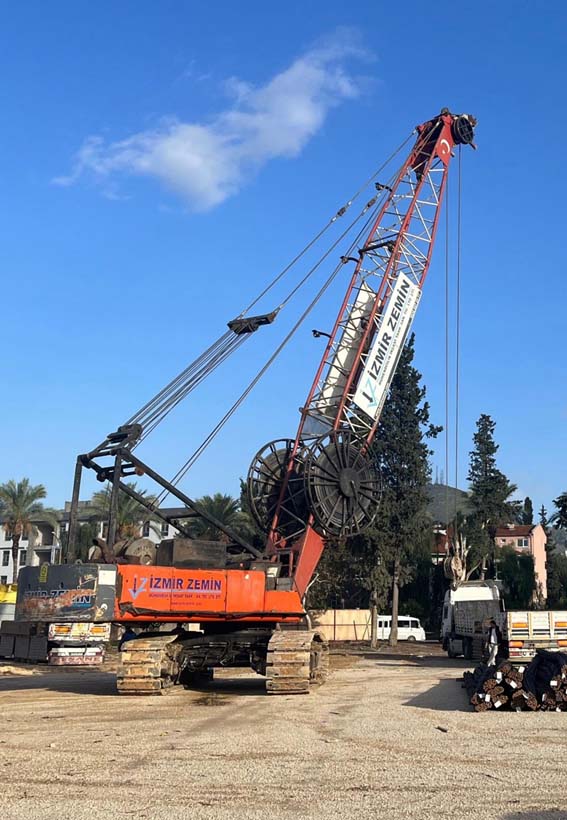

Baret Kazıklar

65 adet

Temel ile bağlantılı, zemin altından yukarıya gelecek dikey yüklere karşı (otoparkın yukarıya kalkmasını engelleyecek) otopark altında temel ile bağlantılı büyük kazık sistemi olan, 65 adet, 0,60m x 2,8m ölçülerinde, temel alt seviyesinden 12m. derinlikte, demir donatılı kazıklar yapılmıştır.

Jet Grout Kolonlar

5865 adet topuk + temel altı jetler

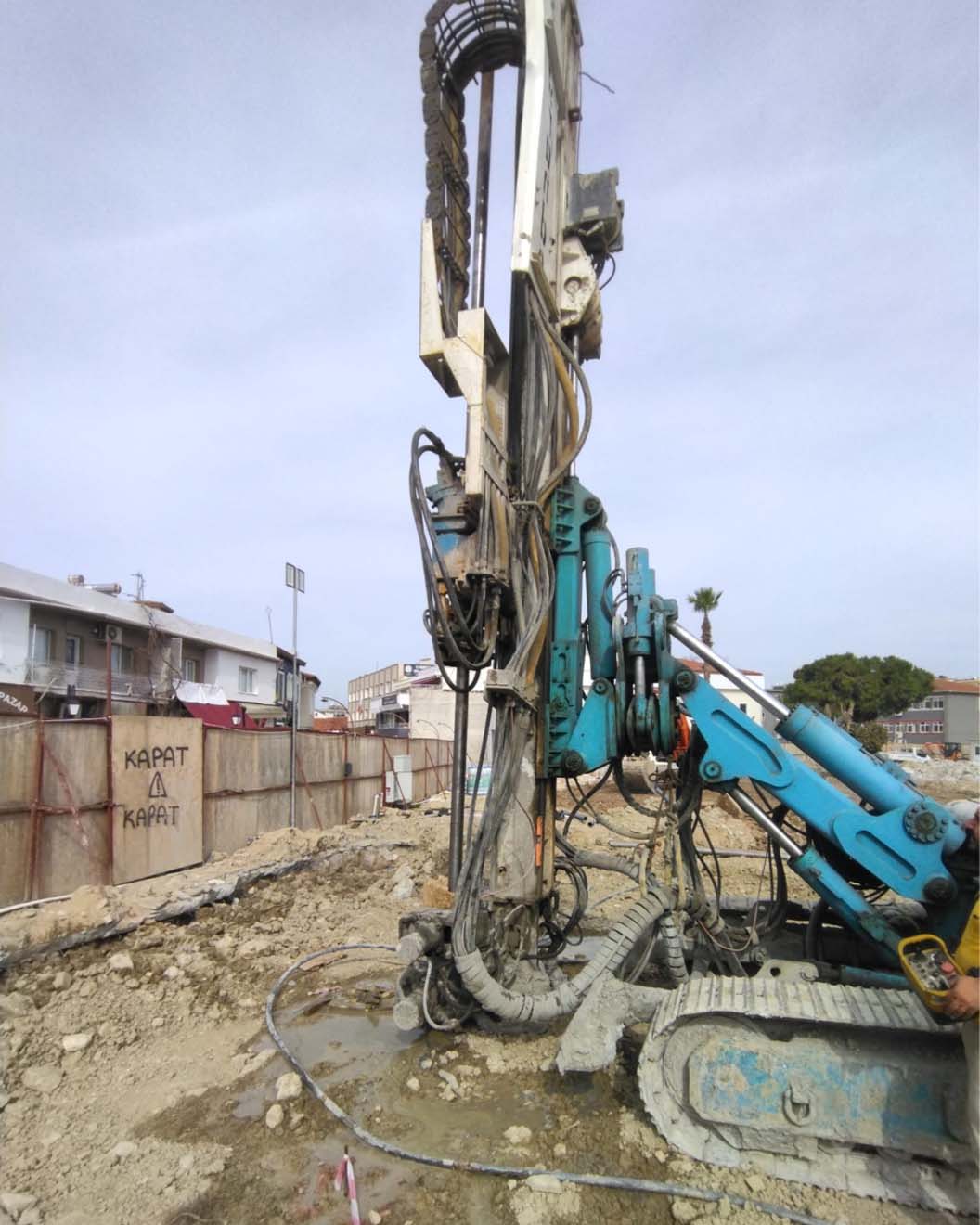

• Zemin altı iyileştirme için (yumuşak zemine dayanım kazandıran) toplamda 60cm çapında 5865 adet jet grout kolonlar,

• 3900 adeti diyafram duvara yaslı 4 sıra, 5m derinlikte topuk jeti,

• 1965 adeti ortalarda 1,80m aralıklarla 13m. Derinlikte temel altı jetleri yapılmış,

• Bu imalatlar için jetsetve silobus sistemleri kurulmuştur.

Ankrajlar

Çelik Halatlar

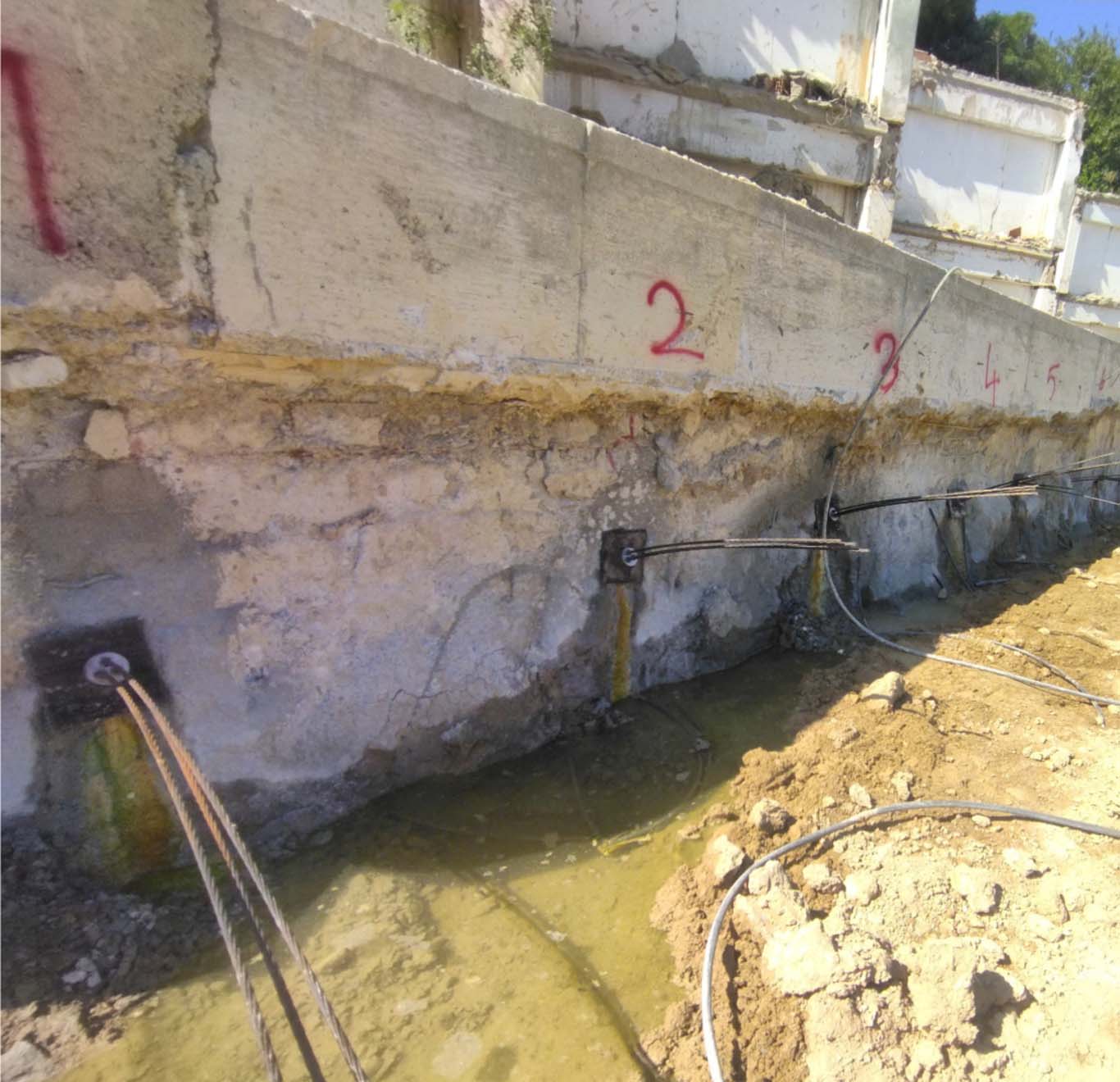

• Diyafram duvara ve arkasında özel makinalar ile -1 ve -2. katlarda çakılan, gerginleştirilen, çimento ile sabitlenen toplamda 235 adet çelik halat imal edilmiştir.

• Toplam çelik halat uzunluğu 5170m.dir

Strutlar

Çelik Borular

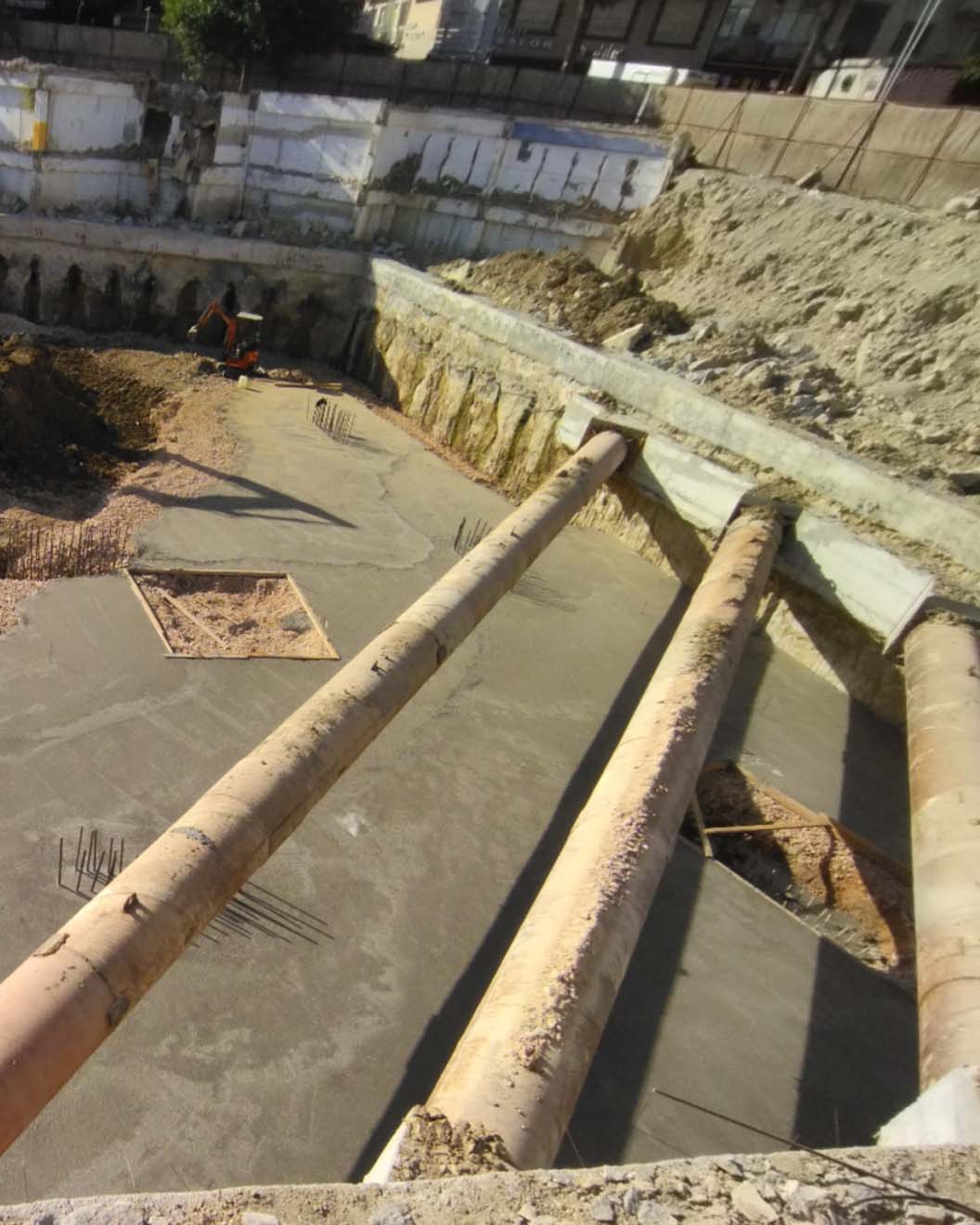

• Diyafram duvarlarda (ankraj yapılamayan kısımlarda) köşelerde dayanımı sağlamak için yapılan 1 metre çapında, toplam projede 21 adet ve 260 metre uzunluğunda çelik destek borular imal edilmiştir.

• Bu borular kaba inşaat betonarme imalatlarında seviyeye göre kaldırılacaktır.

Kırımlar

• Zemin altında yapılan diyafram imalatları kullanılan bentonit, su ve çeşitli zemin birleşenlerinden dolayı diyafram üst kısmında dayanım kaybı oluşmaktadır.

• Bu tür imalatlarda istinat yapısının üst bölgesi kırılarak yeni bir başlık kirişi imal edilerek dayanım artırılmaktadır.

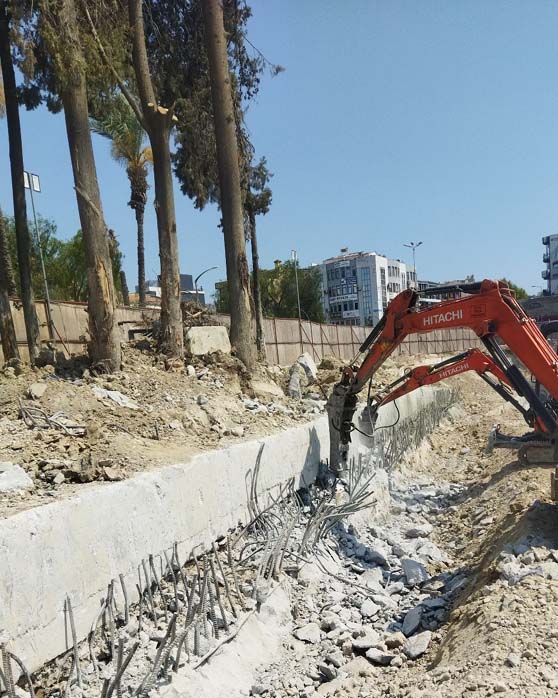

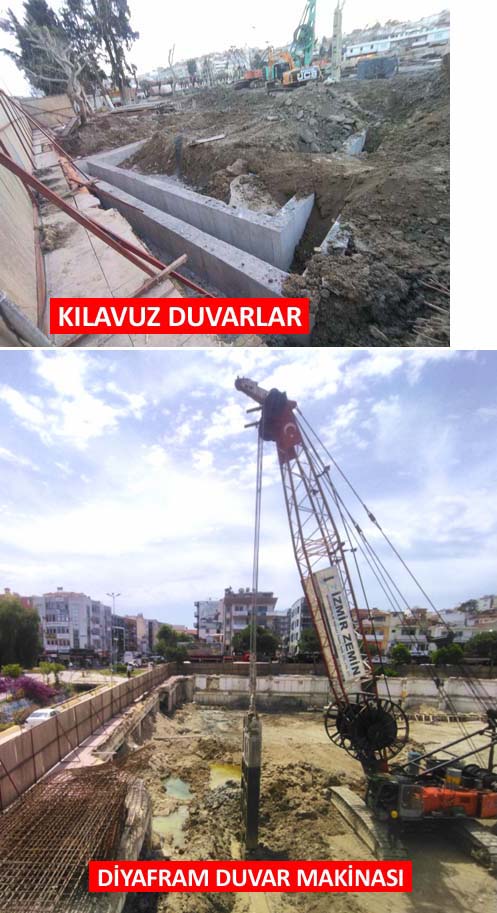

• Projemizde toplamda 601 metre diyafram boyunca kılavuz duvarlar ve diyafram üst bölgeleri kırılmıştır.

• Ayrıca temel içine ankre olacak 65 adet baret kazıklar da grobeton seviyesine kadar kırılmış, demir filizleri çıkarılmış ve filizler korozyona karşı epoksi ile boyanmıştır.

Hafriyat

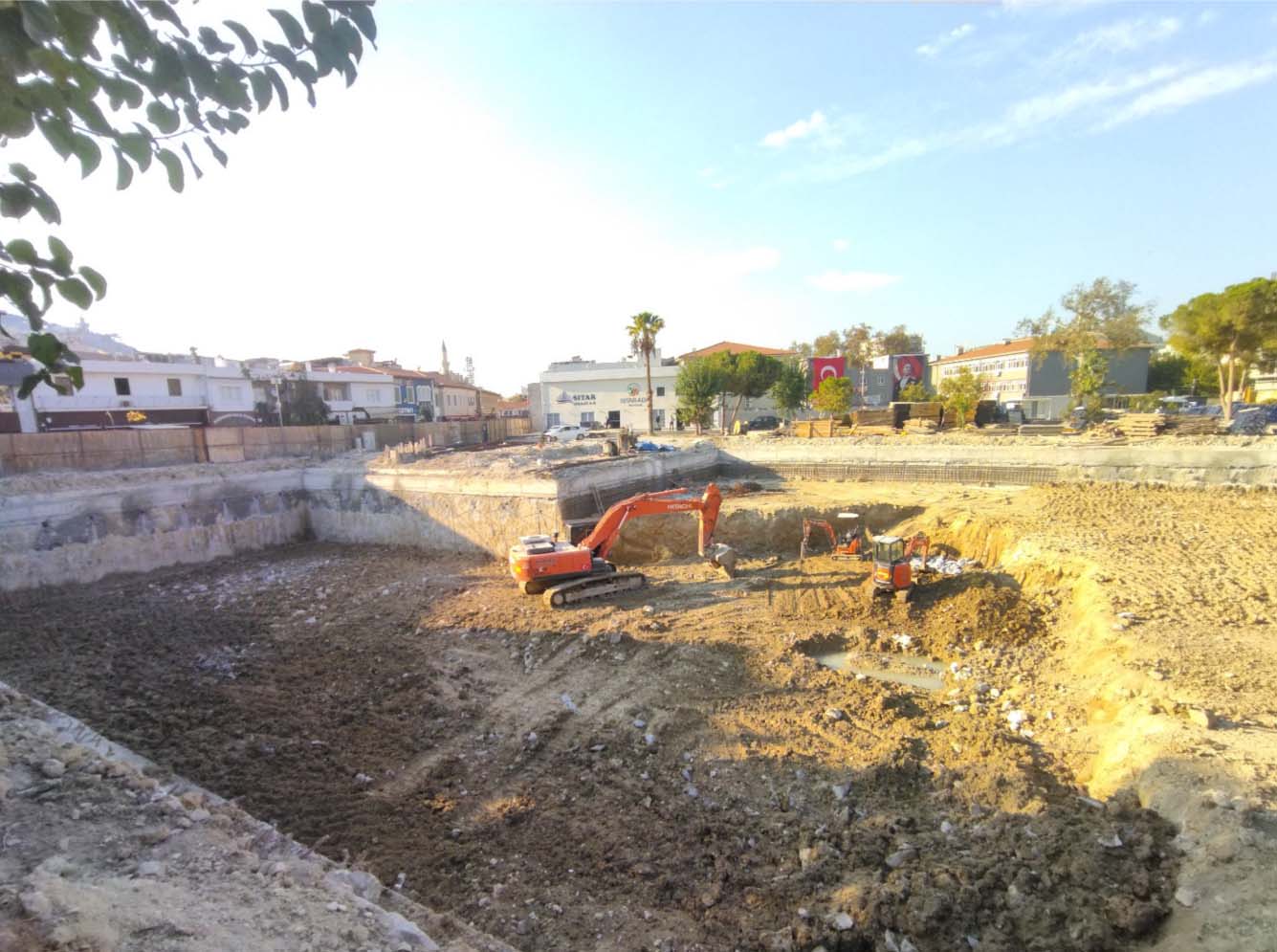

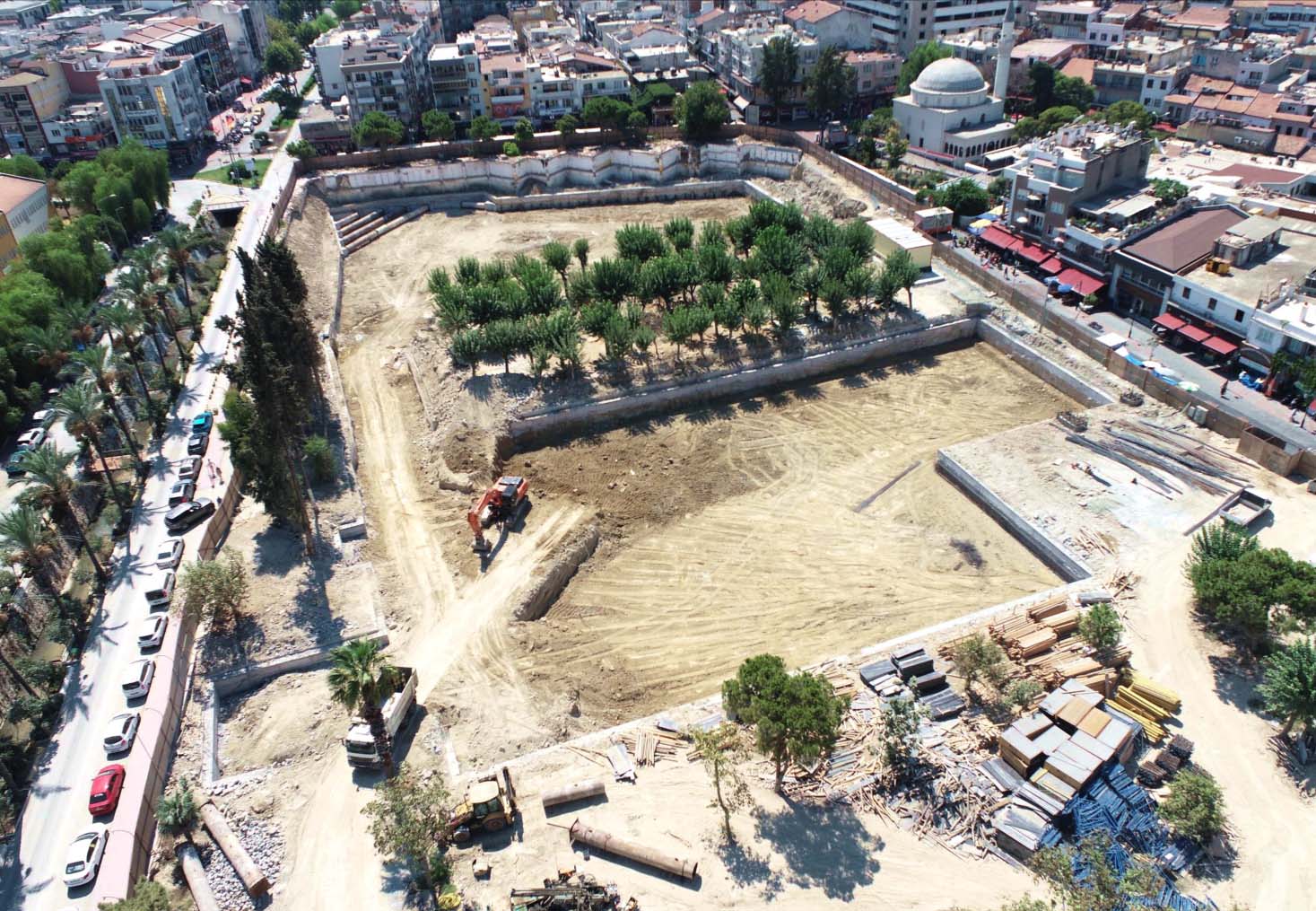

• Projemizdeki 7812 m² alanlı, ortalama 7metre derinlikte, 47.000 m³ kazı yapılmış ve döküm sahasına atılmıştır

• Temel altı yumuşak killi zeminin tıraşlanmış ve 1265 m³ stabilize malzeme serilmiştir.

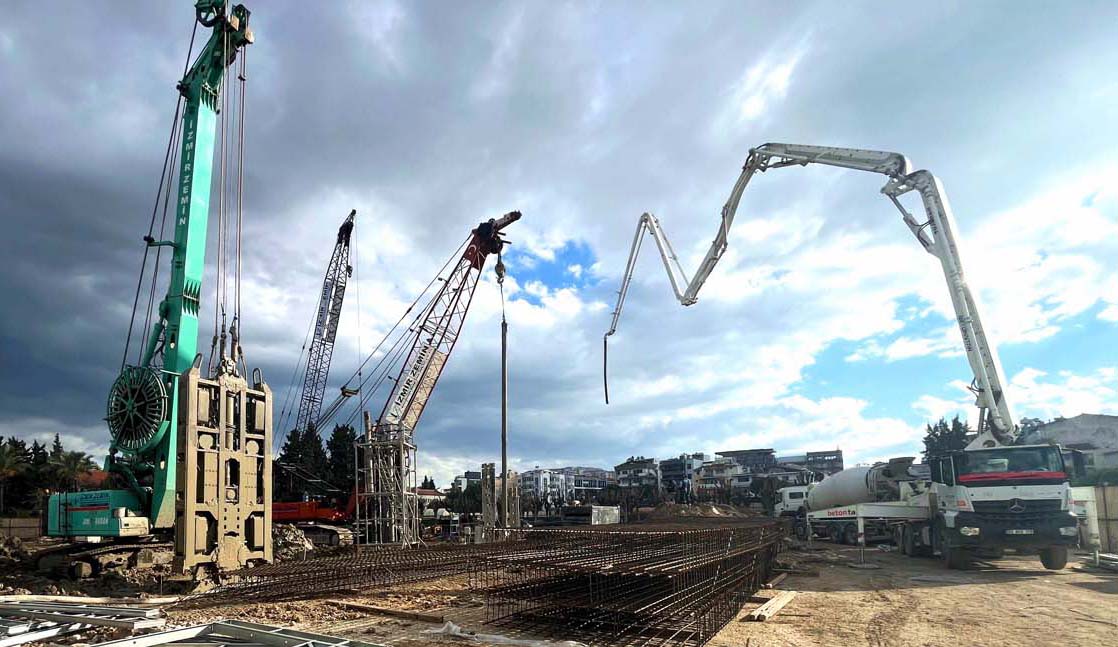

Beton-Çimento-Grobeton

• Diyafram duvarlarda 7400m³

• Kılavuz duvarlarda 650m³

• Baret kazıklarda 1453m³

• Başlık kirişlerinde 350m³

• Kuşak kirişlerinde 150 m³ beton olmak üzere

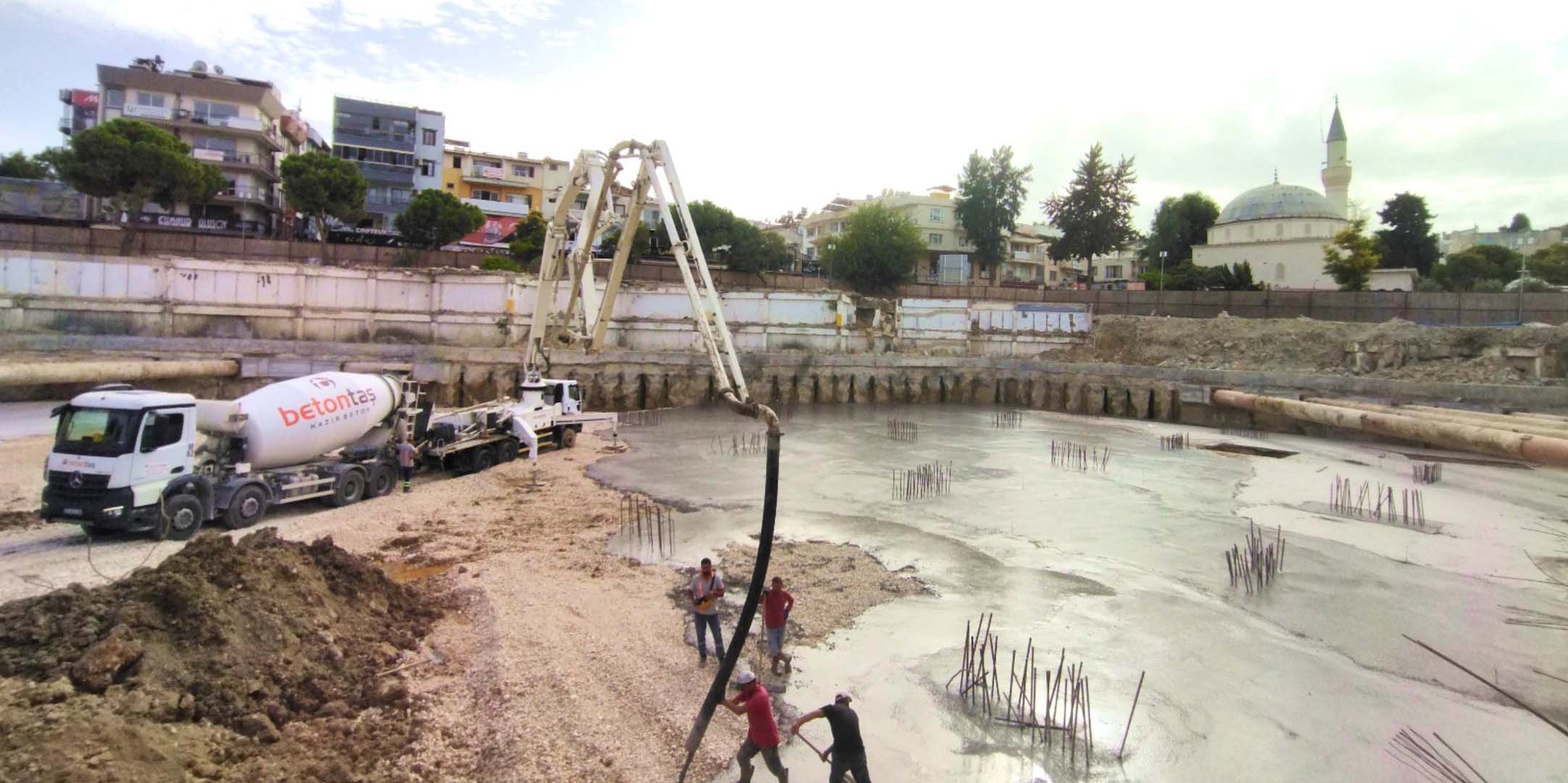

• Toplamda 10.003 m³ C30/37 beton dökülmüştür.

• Jetgroutve ankrajlarda 4862ton CEM1 çimento kullanılmıştır.

• 429 m³ grobeton dökülmüştür.

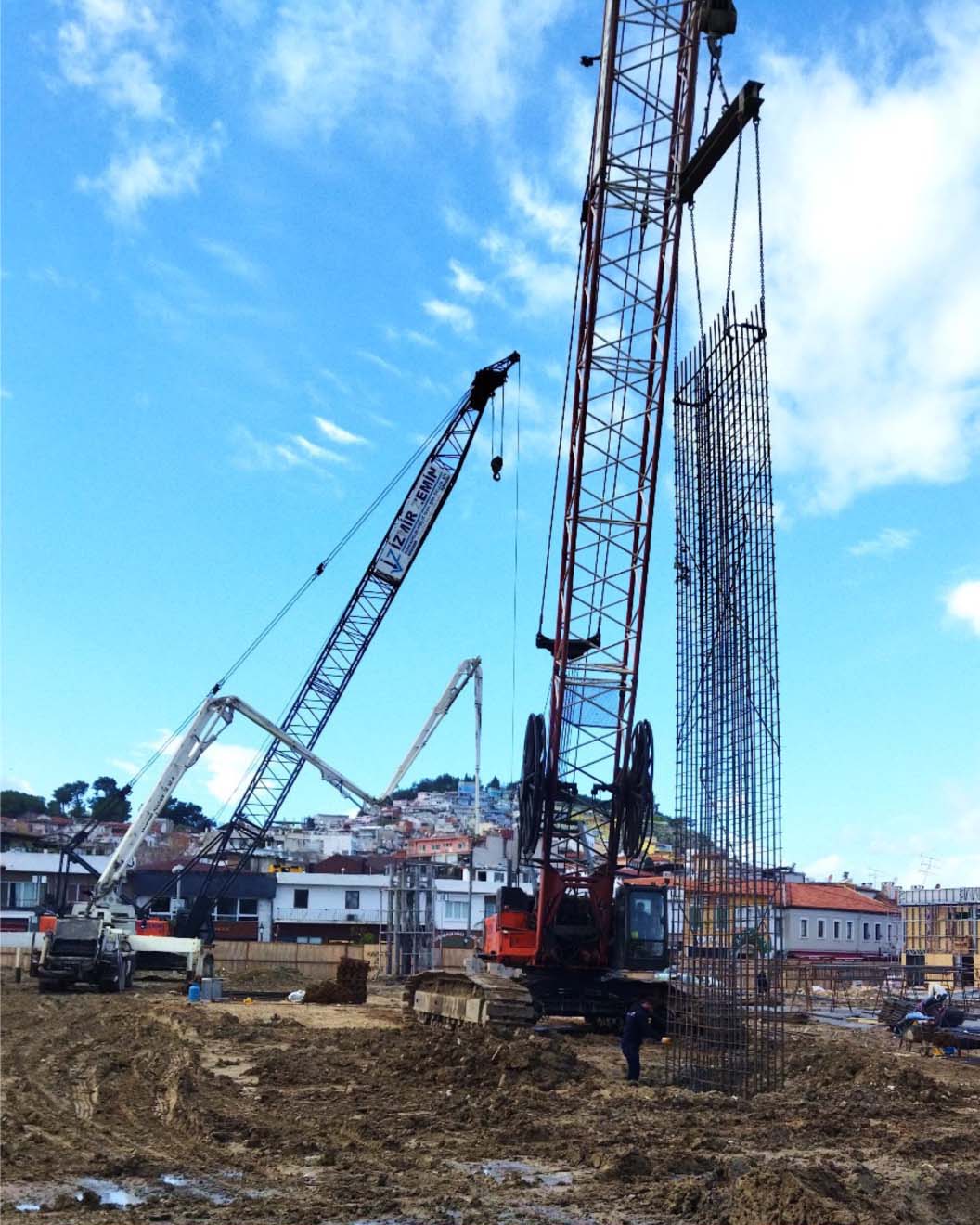

Demir

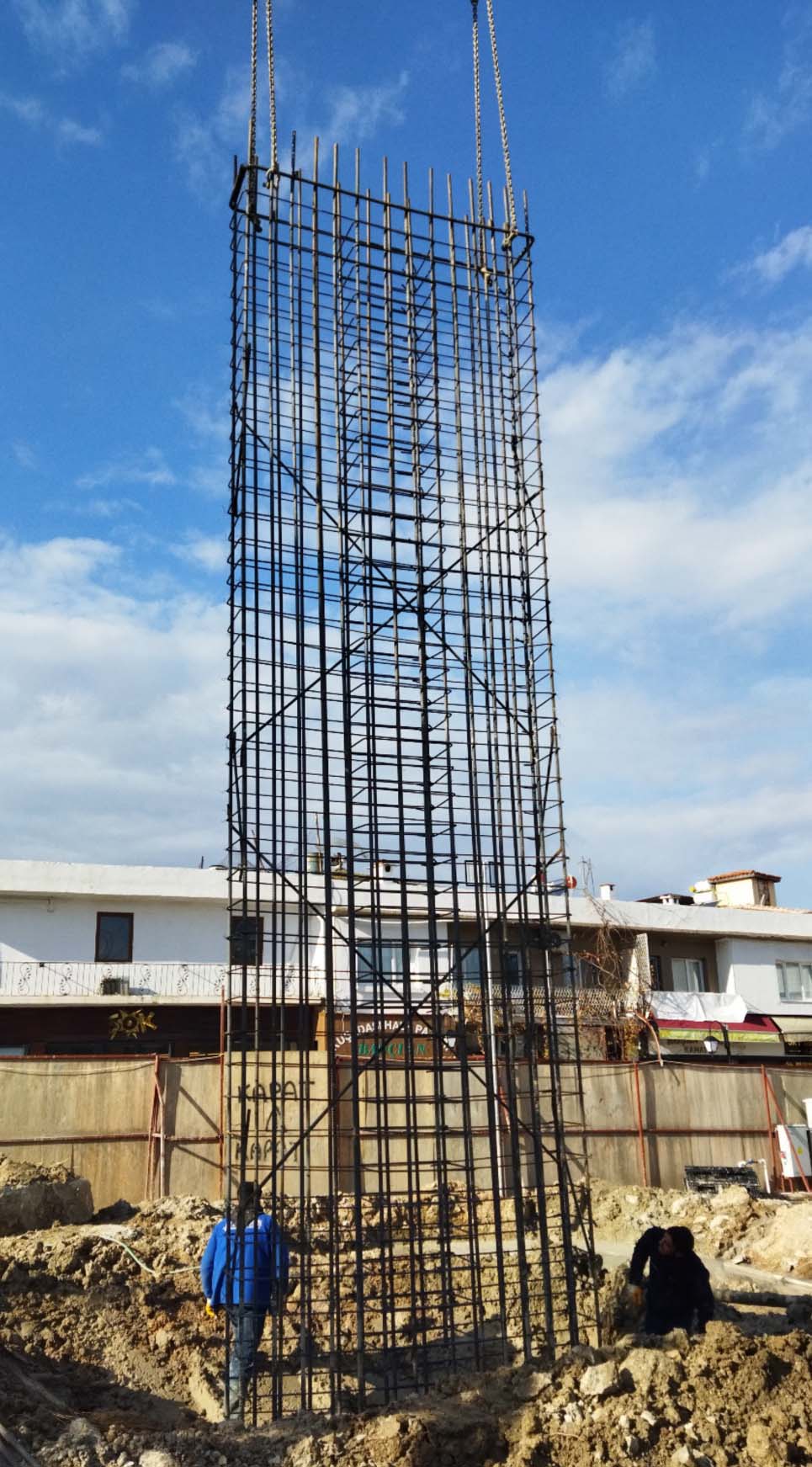

Kılavuz duvarda, baret kazıkta, diyafram duvarda, kuşak kirişlerinde ve başlık kirişlerinde 8/10/12/22/28’lik olmak üzere toplamda 1.002 ton demir kullanılmıştır.
